MINUTA 3

    JUEVES 10 DE MARZO DEL 2016
UNIVERSIDAD DEL ZULIA
FACULTAD DE ARQUITECTURA

Sección : 001

Estudiante : Maria victoria ramones bonomie

CI: 26263488

Profesora : Maria Elena mas y ruby

•  La profesora mando a realizar unas actividad  para que la buscáramos por Internet   tales como ;

 ¿Que es el pitillo?

La pajilla o pajita, también conocida como cañita, pitillo (Colombia, Venezuela), absorbente (Cuba), bombilla (Chile, Bolivia), caña (Perú), sorbete (Argentina, Ecuador), carrizo (Panamá), sorbeto (Puerto Rico), popote (México), o calimete (República Dominicana) para bebidas, es un utensilio utilizado para transferir un líquido de un lugar a otro, usualmente usado en bebidas, como para transferir líquidos de un vaso a la boca.

 Flexión :
      un elemento de una estructura  que esta sometida  a un esfuerzo  de flexión cuando las fuerzas o cargas  tienen a  doblarlo .

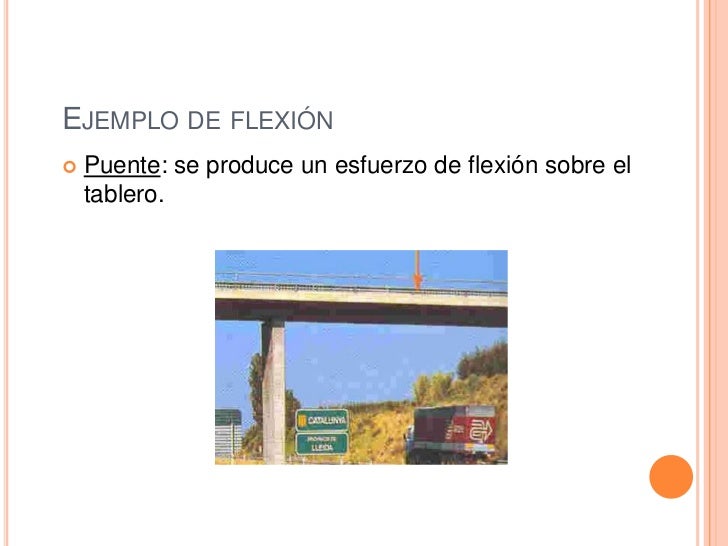

   Por ejemplo

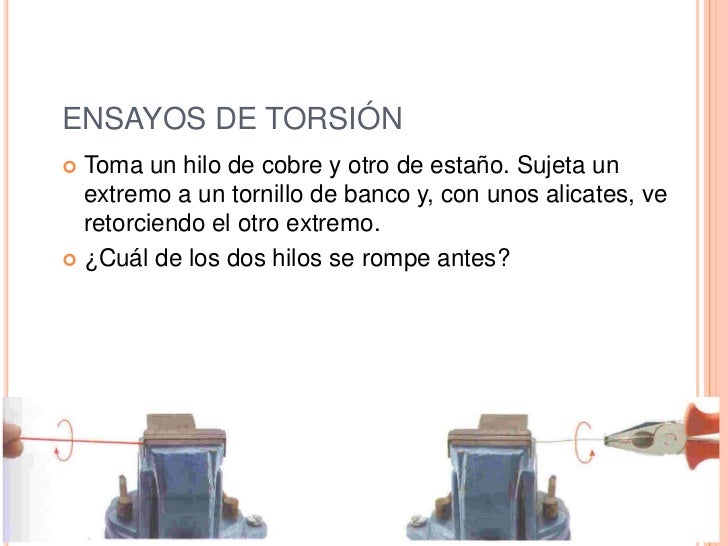

    Torsión  :

 Un elemento esta sometido a una fuerzo  de torsión  cuando existen  fuerzas sobre el  que tienen a hacer  girar una sección  con respecto a la otra , es decir , tienen a retorcerlo .

   Ejemplo :Al apretar un tornillo  o girar  el pomo  de una puerta  estamos ejerciendo un esfuerzo de torsión .

Vector activo :

Son sistemas  portantes formados por elementos  lineales  (barras ) , en lo que la trasmisión de las fuerzas  se realizan por descomposición vectorial , es decir a través de una    subdivisión multinacional  de las fuerzas .

son elementos de (barras ) trabajan en un sistemas misto de compresión  y tracción.

   (Barras ):Elementos resistentes lineales, cortos (en relación a la luz que cubren), sólidos y rectos, que componen a las estructuras, los cuales, debido a su reducida sección en relación con su longitud, pueden transmitir solamente esfuerzos en sentido de ésta: es decir, tensiones normales (tracción y/o compresión), piezas comprimidas o extendidas.

 Su sistema estructural  que trabaja a compresión  y tracción  formados por elementos  lineales de forma triangular  el sistema comprende de cerchas y armadura .

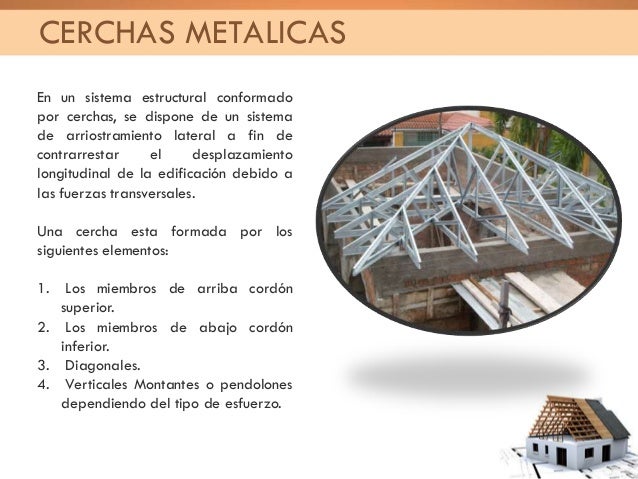

•      Cerchas :Las cerchas o armaduras son uno de los elementos estructurales que forman parte del conjunto de las estructuras de forma activa. Es por ello que para establecer los aspectos relacionados con las cerchas, a continuación se indica las propiedades de la cercha como elemento estructural sometido a tracción y compresión. Además se muestra las propiedades que rige el diseño de la cercha, así como las unidades adicionales requeridas, asimismo se indica el procedimiento para estimar las dimensiones de las secciones transversales de los componentes de la cercha.

Tipos de triángulos  y como se comportan los triángulos :

Con los diferentes tipos de triángulos  podemos implementar  en la construcción cerchas de techo  y cerchas espaciales : e

 El triangulo es la forma  básica de las cerchas , esta es una forma de estable  aun con uniones  articuladas  ( caso contrario del rectángulo que con uniones articuladas  es inestable ) . La forma  estable del triangulo  se puede imaginar  si se parte del análisis  de un cable sometido  a una carga puntual , el cable para hacer estable  requiere  de anclajes que soporten el corte  que genera la tensión del cable en apoyo .

  Si se invierte la forma del cable  se obtiene un arco que esta sometido  a compresión por ser    funicular de la forma anterior , las dimensiones  son mayores  a las del cable  por tratarse  de un diseño de compresión   en contraste  al cable que es de tracción .

  .
